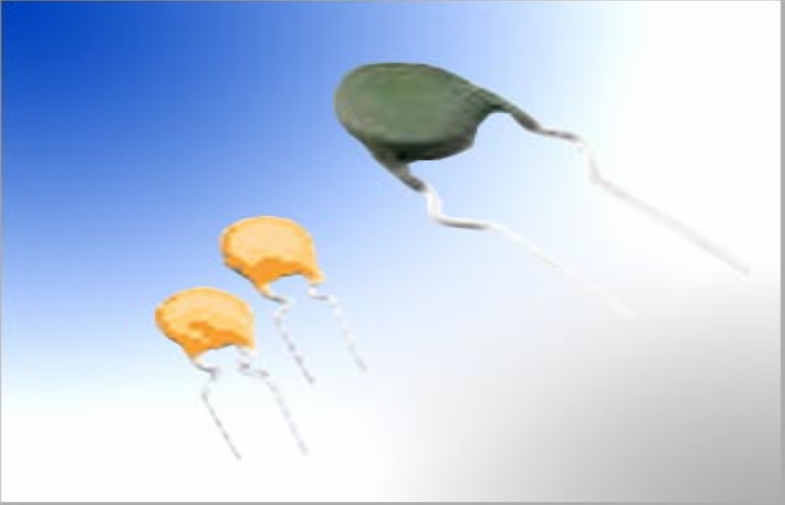

Ανθεκτική PTC μετατροπής φωτισμού θερμική αντίσταση/θερμική αντίσταση τσιπ για την προθερμασμένη έναρξη

Ανθεκτική PTC μετατροπής φωτισμού θερμική αντίσταση/θερμική αντίσταση τσιπ για την προθερμασμένη έναρξη

Μεγάλες Εικόνας :  Ανθεκτική PTC μετατροπής φωτισμού θερμική αντίσταση/θερμική αντίσταση τσιπ για την προθερμασμένη έναρξη

Λεπτομέρειες:

Τόπος καταγωγής: Dongguan, guangdong, Κίνα
Μάρκα: UCHI
Πιστοποίηση: UL,SGS,ROHS
Αριθμό μοντέλου: PTC θερμικές αντιστάσεις για τη μετατροπή φωτισμού

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min: 1000pcs
Τιμή: Negotiable
Συσκευασία λεπτομέρειες: Χύμα
Χρόνος παράδοσης: 7 εργάσιμες ημέρες
Όροι πληρωμής: T/T, Paypal, Western Union, γραμμάριο χρημάτων
Δυνατότητα προσφοράς: 600,000,000PCS το μήνα
Λεπτομερής Περιγραφή Προϊόντος

Ανθεκτική PTC μετατροπής φωτισμού θερμική αντίσταση/θερμική αντίσταση τσιπ για την προθερμασμένη έναρξη



Γρήγορες λεπτομέρειες



• Αξιόπιστος λαμπτήρας που αρχίζει, λόγω της καλά καθορισμένης παραγμένης εισροή-ρεύμα χρονικής καθυστέρησης
• Ακριβής αντίσταση για την ευκολία του σχεδίου κυκλωμάτων
• Μικρό μέγεθος και ανθεκτικός
• Διαθέσιμο μαζικός-συσκευασμένη ή δένω--εξέλικτρο
• Μακρά ζωή: Περισσότερες από 20 000 ενάρξεις για έναν λαμπτήρα 20 W CFL
• Υποχωρητικός στην οδηγία 2002/95/EC RoHS και σύμφωνα με WEEE 2002/96/EC





Περιγραφή





PTC μετατροπής φωτισμού η θερμική αντίσταση χρησιμοποιείται όταν πρέπει ένα φορτίο σωρηδόν με τη PTC θερμική αντίσταση να σβηστεί μετά από μια χρονική καθυστέρηση και όταν εμφανίζεται συχνά η μετατροπή.
Μια χαρακτηριστική εφαρμογή PTC μετατροπής της θερμικής αντίστασης είναι η προθέρμανση του ηλεκτροδίου στους λαμπτήρες εξοικονόμησης ενέργειας ή τους φθορισμού λαμπτήρες. Η μετατροπή PTC μπορεί επίσης να χρησιμοποιηθεί ως αντιστάτης δύναμης για τη φόρτωση ενός πυκνωτή, παραδείγματος χάριν στις παροχές ηλεκτρικού ρεύματος ή στις μονάδες ελέγχου του εξοπλισμού παραγωγής.



Εφαρμογή


Ισχύει στους διάφορους τύπους φθορισμού λαμπτήρα, ηλεκτρονικών ερμάτων και ηλεκτρονικών λαμπτήρων εξοικονόμησης ενέργειας. PTC μπορεί να συνδεθεί πέρα από το αντηχείο λαμπτήρων χωρίς αλλαγή των κυκλωμάτων. Μπορεί να αλλάξει τη σκληρή έναρξη του έρματος και του ηλεκτρονικού λαμπτήρα εξοικονόμησης ενέργειας στην προθερμασμένη έναρξη και ο καιρός προθέρμανσης της ίνας μπορεί να έρθει μέχρι 0.4-2 δευτερόλεπτα, τα οποία θα επεκτείνουν τη ζωή υπηρεσιών του φθορισμού σωλήνα από πάνω από 4 φορές.



Προδιαγραφή





PTC μετατροπής λειτουργούσα αρχή θερμικών αντιστάσεων

Η εφαρμογή της PTC θερμικής αντίστασης για να επιτευχθεί η προθερμασμένη έναρξη είναι η ακόλουθη: Αμέσως αφότου ανάβεται η δύναμη, Rt είναι στο κανονικό κράτος θερμοκρασίας και η αντίστασή της είναι πολύ χαμηλότερη από τη C2 αντίσταση. Το ρεύμα μέσω C1 και Rt διαμορφώνει ένα επιστροφής κύκλωμα για να προθερμάνει την ίνα. Μετά από περίπου 0.4-2 δευτερόλεπτα, Rt η θερμοκρασία θερμότητας τζάουλ υπερβαίνει το σημείο Tsc κιουριού και πηδά στην υψηλή κατάσταση αντίστασης πολύ υψηλότερου από C2 την αντίσταση. Το ρεύμα περνά μέσω C1 και C2 για να διαμορφώσει ένα επιστροφής κύκλωμα, το οποίο προκαλεί την αντήχηση Λ και παράγει την υψηλή τάση για να ανάψει το φθορισμού σωλήνα.




Κύκλωμα PTC της λειτουργίας καθυστέρησης θερμικών αντιστάσεων του ηλεκτρονόμου



PTC μετατροπής φωτισμού διαστατικά σχέδια θερμικών αντιστάσεων

Μέρος

Διάσταση (χιλ.)

Dmax

Tmax

Fd

Φ

MZ31-03 σειρά

4.5mm

5.0mm

0.5mm

5.0mm

MZ31-05 σειρά

6.5mm

5.0mm

0.6mm

5.0mm

MZ31-07 σειρά

8.0mm

5.0mm

0.6mm

5.0mm

PTC θερμική αντίσταση για τη χρονική καθυστέρηση φωτισμού και το αρχικό φύλλο στοιχείων εφαρμογής μετατροπής

Αριθμός μερών.

Μετατροπή
Θερμοκρασία

(Εκατοντάβαθμος)

Αντίσταση

σε +25℃

(ωμ)
R25

Μέγιστη τάση

(vAC)

MZ31-03 σειρά

MZ31-03M151N500

80C ± 7 Γ

150 ωμ ±30%

500V

MZ31-03M271N650

270 ωμ ±30%

650V

MZ31-03M391N650

390 ωμ ±30%

650V

MZ31-03M681N800

680 ωμ ±30%

800V

MZ31-03M102N800

1000 ωμ ±30%

800V

MZ31-03M152N800

1500 ohm±30%

800V

MZ31-03M332N800

3300 ωμ ±30%

800V

MZ31-03N151N420

100C ± 7C

150 ωμ ±30%

420V

MZ31-03N271N500

270 ωμ ±30%

500V

MZ31-03N391N650

390 ωμ ±30%

650V

MZ31-03N561N650

560 ωμ ±30%

650V

MZ31-03N681N650

680 ohm±30%

650V

MZ31-03N102N800

1000 ωμ ±30%

800V

MZ31-03N152N800

1500 ohm±30%

800V

MZ31-03P151N420

110C±7C

150 ωμ ±30%

420V

MZ31-03P271N500

270 ωμ ±30%

500V

MZ31-03P331N500

330 ωμ ±30%

500V

MZ31-03P391N500

390 ωμ ±30%

500V

MZ31-03P561N650

560 ωμ ±30%

650V

MZ31-03P821N650

820 ωμ ±30%

650V

MZ31-03P102N650

1000 ωμ ±30%

650v

MZ31-05 σειρά

MZ31-05M151N650

80C±7C

150 ωμ ±30%

650V

MZ31-05M175N650

175 ωμ ±30%

650V

MZ31-05M271N650

270 ωμ ±30%

650V

MZ31-05M391N800

390 ωμ ±30%

800V

MZ31-05M561N800

560 ωμ ±30%

800V

MZ31-05M102N800

1000 ωμ ±30%

800V

MZ31-05M222N800

2200 ωμ ±30%

800V

MZ31-05N151N650

100C ± 7C

150 ωμ ± 30%

650V

MZ31-05N175N650

175 ωμ ±30%

650V

MZ31-05N271N650

270 ωμ ±30%

650V

MZ31-05N391N650

390 ωμ ±30%

650V

MZ31-05N561N800

560 ωμ ±30%

800V

MZ31-05N102N800

1000 ωμ ±30%

800V

MZ31-05P151N500

110C ± 7C

150 ωμ ±30%

500V

MZ31-05P175N500

175 ωμ ±30%

500V

AMZ31-05P271N650

270 ωμ ±30%

650V

MZ31-05P391N650

390 ωμ ±30%

650V

MZ31-05P561N800

560 ωμ ±30%

650V

MZ31-05P681N800

680 ωμ ±30%

800V

MZ31-05P102N800

1000 ωμ ±30%

800V

MZ31-07 σειρά

MZ31-07M70RN650

80C ± 7C

70 ωμ ±30%

650V

MZ31-07M101N650

100 ohm±30%

650V

MZ31-07M151N650

150 ωμ ±30%

650V

MZ31-07M221N800

220 ωμ ±30%

800V

MZ31-07M271N800

270 ohm±30%

800V

MZ31-07M391N800

390 ωμ ±30%

800V

MZ31-07M681N900

680 ohm±30%

900V

MZ31-07N70RN650

100C±7C

70 ωμ ±30%

650V

MZ31-07N101N650

100 ωμ ±30%

650V

MZ31-07N151N650

150 ωμ ±30%

650V

MZ31-07N221N800

220 ωμ ±30%

800V

MZ31-07N271N800

270 ωμ ±30%

800V

MZ31-07N331N800

330 ωμ ±30%

800V

MZ31-07N391N800

390 ωμ ±30%

800V

MZ31-07N561N900

560 ωμ ±30%

900V





Πληροφορίες αναφοράς PTC των θερμικών αντιστάσεων για τη χρονική καθυστέρηση φωτισμού και προθερμασμένες τις μετατροπή αρχικές εφαρμογές

1. Ο χρόνος TS διακοπής μπορεί να προσεγγιστεί ως εξής:

Ts=Cth. V. (TRef-TA) /P
Θερμοκρασία αναφοράς TRef PTC της θερμικής αντίστασης
Περιβαλλοντική θερμοκρασία TA
Ικανότητα θερμότητας Cth PTC της θερμικής αντίστασης
Β PTC όγκος θερμικών αντιστάσεων
Το Π ανάβει τη δύναμη PTC της θερμικής αντίστασης

Αυτό δείχνει ότι ο χρόνος διακοπής μπορεί να επηρεαστεί από το μέγεθος της PTC θερμικής αντίστασης, τη θερμοκρασία αναφοράς του και το ηλεκτρικό ρεύμα παροχή. Ο χρόνος διακοπής με την αύξηση του όγκου ή της θερμοκρασίας αναφοράς, κατανάλωση υψηλής δύναμης από τη PTC θερμική αντίσταση, αφ' ετέρου, αποτελέσματα σε σύντομο χρονικό διάστημα διακοπής.

2. Το ενιαίο αρχικό κύκλωμα πυκνωτών έχει την υψηλότερη ζήτηση PTC στην τάση θερμικών αντιστάσεων που αντιστέκεται την ικανότητα, γενική απαραίτητη αντιστεμένος τάση >800V.

3. PTC η αξιοπιστία θερμικών αντιστάσεων μπορεί να αυξηθεί μέσω της υψηλότερης ειδικής αντίστασης, η υψηλότερη PTC ειδικής αντίστασης θερμική αντίσταση θα επιλεχτεί πρώτα στις εγκαταστάσεις να ικανοποιήσει τα αρχικά χαρακτηριστικά.


Πληροφορίες αναφοράς για τα Watt φωτισμού που αντιστοιχούν στα μέρη θερμικών αντιστάσεων AMWEI PTC

1. Κάτω από 15W το φως, σειρά AMZ31-03.
2. 15-28W φως, σειρά AMZ31-05.
3. 28-56W φως, σειρά AMZ31-07.
4. Γύρω από 60W το φως, σειρά AMZ31-08.

Στην ίδια διάσταση και τη θερμοκρασία μετατροπής, όσο χαμηλότερα τα ελαφριά Watt, τόσο υψηλότερη η αντίσταση σε 25 εκατοντάβαθμα (R25). Όσο υψηλότερο R25, τόσο υψηλότερη η τάση που αντιστέκεται την ικανότητα.





Ανταγωνιστικό πλεονέκτημα:



  1. Ανεφοδιασμός εργοστασίων άμεσα

  2. Ολοκληρωμένα πιστοποιητικά όπως UL, VDE, SGS, κ.λπ. και υψηλός - ποιότητα διαθέσιμη

  3.  Γρήγορη παράδοση

  4. Καλύτερες υπηρεσίες μεταπωλήσεων

  5. COem & ODM διαθέσιμοι
