Αρχική Σελίδα Προϊόνταασύρματη σπείρα χρέωσης

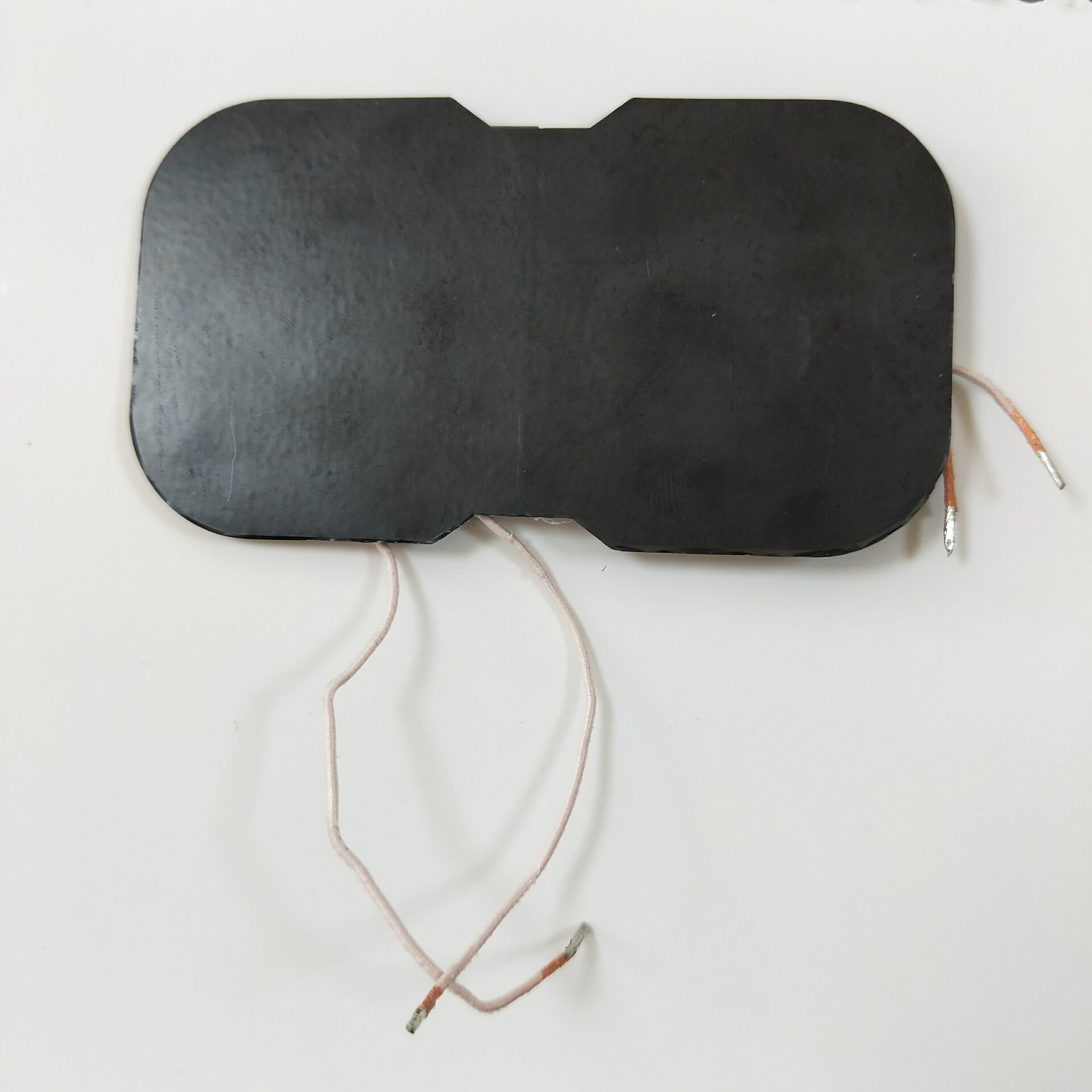

Ασύρματος πυρήνας σπειρών πηνίων δύναμης χρέωσης/σπειρών επαγωγής χαλκού DD46.5*51.5*0.8

Ασύρματος πυρήνας σπειρών πηνίων δύναμης χρέωσης/σπειρών επαγωγής χαλκού DD46.5*51.5*0.8

Wireless Charging Power Inductor Coil / Copper Induction Coil DD46.5*51.5*0.8 Core
Wireless Charging Power Inductor Coil / Copper Induction Coil DD46.5*51.5*0.8 Core Wireless Charging Power Inductor Coil / Copper Induction Coil DD46.5*51.5*0.8 Core Wireless Charging Power Inductor Coil / Copper Induction Coil DD46.5*51.5*0.8 Core Wireless Charging Power Inductor Coil / Copper Induction Coil DD46.5*51.5*0.8 Core

Μεγάλες Εικόνας :  Ασύρματος πυρήνας σπειρών πηνίων δύναμης χρέωσης/σπειρών επαγωγής χαλκού DD46.5*51.5*0.8 Καλύτερη τιμή

Λεπτομέρειες:
Τόπος καταγωγής: Γίνοντας σε DongGuan
Μάρκα: uchi
Πιστοποίηση: UL ROH
Αριθμό μοντέλου: Pcw-465108-7R0K2
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 10000
Τιμή: USD
Συσκευασία λεπτομέρειες: κιβώτιο (L350*W350*H170)
Όροι πληρωμής: Western Union, Moneygram, T/T
Δυνατότητα προσφοράς: 10000000
Λεπτομερής Περιγραφή Προϊόντος
Πυρήνας: DD46.5*51.5*0.8 καλώδιο: 0.08*105P*9.5TS
SN: sn99.3% $cu: 0.7%
Temp: 25degree Υγρασία: 70%
Υψηλό φως:

ασύρματη σπείρα δεκτών χρέωσης

,

ασύρματη σπείρα χρέωσης δύναμης

  Σκάλισμα της ασύρματης συνέλευσης σπειρών χρέωσης Λ pcw-465108-7R0K2 για την έξυπνο TV ή τον τηλεφωνικούς φορτιστή και το σημειωματάριο

1.DIMENSIONS (ΚΚ)


Α (χιλ.) 52.0+/1.5
Β (χιλ.) 48.0+/1.5
Γ (χιλ.) 4.0Ref
C1 (χιλ.) 20+/1.5
Δ (χιλ.) 26.5+/1.5
Ε (χιλ.) 17.5+/1.0
Φ (χιλ.) 0.5REF
Γ (χιλ.) 12.0+/2.0
Χ (χιλ.) 4.8Max
W (χιλ.) 93.5+/1.5



2.MATERIAL:

α. ΠΥΡΗΝΑΣ: DD46.5*51.5*0.8
b.WIRE: ∮0.08*105P*9.5TS

   Η εσωτερική διάμετρος: 26*17.5 (ΚΚ)
c.Sn: $cu Sn99.3%: 0,7%
d.Yellow κόλλα: 1603
e.tape καφέ mylar ταινία (πλάτος 8.0mm)

f.The πίσω κόλλα: PE93*51.5



Ασύρματος πυρήνας σπειρών πηνίων δύναμης χρέωσης/σπειρών επαγωγής χαλκού DD46.5*51.5*0.8 0

3.ELECTRICAL ΔΙΑΓΡΑΜΜΑ:

Ασύρματος πυρήνας σπειρών πηνίων δύναμης χρέωσης/σπειρών επαγωγής χαλκού DD46.5*51.5*0.8 1


4. ΗΛΕΚΤΡΙΚΟΣ ΠΡΟΣΡΟΦΗΤΙΚΟΣ ΆΝΘΡΑΚΑΣ ACTERISTIC:

ΣΤΟΙΧΕΙΟ ΠΡΟΔΙΑΓΡΑΦΗ ΕΞΟΠΛΙΣΜΟΣ ΔΟΚΙΜΗΣ ΟΡΟΣ ΔΟΚΙΜΗΣ
L1-2=L3-4 7.0uH+10% WK5237 Η EQU 100KHz/1.0V
DCR1-2=DCR3-4 75 (mΩ) MAX 502BC
Αξία του Q) 60 λ. WK5237 Η EQU 100KHz/1.0




5.SPECIFICATION αριθ.:


PCW 465108 -7R0 K2
① ② ③ ④
① σύμβολο προϊόντων:
② Dimmensions:
③ αυτεπαγωγή: 2R2: 2.2μH, R47: 0.47μH, 310:31uH, 501:500uH, 152:1.5mH
④ ανοχή: J±5% K±10% M±20% N±30% Π-Λ.












6.TEST ΣΤΟΙΧΕΙΑ:

ΗΛΕΚΤΡΙΚΟ ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ
L1-2 uH L3-4 uH Dcr1-2 (mΩ) Dcr3-4 (mΩ) Q
7.0+/10% 7.0+/10% 75MAX 75MAX 60Min
6.88 7.02 36.2 34.9 86.3
6.79 6.98 36.1 34.7 85.9
6.68 6.84 35.6 34.5 84.9
6.79 6.90 36.0 33.9 88.4
6.58 6.81 37.0 34.2 85.1





6,744 6.91 36.18 34.44 86.12
0,3 0,08 1.4 1.0 3.5



7.PACKAGING

a.quantity
b.packaing διαστάσεις (χιλ.)

χρησιμοποιημένη συσκευασία PE

Ασύρματος πυρήνας σπειρών πηνίων δύναμης χρέωσης/σπειρών επαγωγής χαλκού DD46.5*51.5*0.8 2
Λ W Χ
350MAX 350MAX 170MAX






γ: Αποθήκευση
Παρακαλώ να είστε βέβαιος στα μέρη σε 35℃or λιγότερο, 70%RH ή λιγότεροι, και απομονώστε τα μέρη από το sulphic και χλωρικό ATM osphere



8.RELIABILITY ΔΟΚΙΜΗ


.1.STORAGE ΘΕΡΜΟΚΡΑΣΙΑ:



-40℃~85℃



.2.OPERATING ΣΕΙΡΑ ΘΕΡΜΟΚΡΑΣΙΑΣ:



-40℃~+85℃ (ΠΕΡΙΕΧΕΤΕ ΤΗ ΣΠΕΙΡΑ ΘΕΡΜΑΝΣΗΣ)

-40℃~+85℃

3.EXTERNAL ΕΜΦΑΝΙΣΗ:



ΚΑΜΙΑ ΕΞΩΤΕΡΙΚΗ ΑΤΕΛΕΙΑ ΔΕΝ ΜΠΟΡΕΙ ΝΑ ΒΡΕΘΕΙ ΣΤΗΝ ΟΠΤΙΚΗ ΕΠΙΘΕΩΡΗΣΗ.


4. ΤΕΛΙΚΗ ΔΥΝΑΜΗ:


ΤΑ ΣΤΑΘΕΡΑ ΠΗΝΙΑ, ΕΝΑ ΤΕΛΟΣ ΤΟΥ ΗΛΕΚΤΡΟΔΙΟΥ ΜΕ 0.45KG ΠΟΥ ΤΡΑΒΆ ΤΗ ΔΎΝΑΜΗ, ΚΑΘΟΔΉΓΗΣΑΝ ΤΗ ΒΕΛΌΝΑ ΔΕΝ ΠΈΦΤΟΥΝ ΜΑΚΡΙΆ.



5.INSULATING ΑΝΤΙΣΤΑΣΗ:



Η ΑΝΤΙΣΤΑΣΗ ΜΟΝΩΣΗΣ ΠΡΕΠΕΙ ΝΑ ΕΙΝΑΙ ΑΝΩ ΤΩΝ 1000MΩ ΌΤΑΝ ΕΦΑΡΜΌΖΕΤΑΙ D.C.100V ΣΤΟ ΤΎΛΙΓΜΑ – ΠΥΡΉΝΑΣ. ΕΝ ΤΩ ΜΕΤΑΞΥ ΚΑΜΙΑ ΔΟΜΗ ΚΑΙ ΗΛΕΚΤΡΙΚΗ ΑΤΕΛΕΙΑ ΔΕΝ ΠΡΕΠΕΙ ΝΑ ΒΡΕΘΟΥΝ ΓΙΑ 1 ΛΕΠΤΟ.



6. ΔΟΚΙΜΗ ΥΓΡΑΣΙΑΣ:



Η ΑΠΟΚΛΙΣΗ ΑΥΤΕΠΑΓΩΓΗΣ ΕΙΝΑΙ ΜΕΣΑ ΣΕ ±10.0% ΚΑΙ ΚΑΜΙΑ ΔΟΜΗ ΚΑΙ ΗΛΕΚΤΡΙΚΗ ΑΤΕΛΕΙΑ ΔΕΝ ΜΠΟΡΟΥΝ ΝΑ ΒΡΕΘΟΥΝ ΜΕΤΑ ΑΠΌ ΤΗ ΔΟΚΙΜΉ 96±2HOURS ΚΆΤΩ ΑΠΌ ΤΗ ΣΧΕΤΙΚΉ ΥΓΡΑΣΊΑ CONDITIONOF 90~95% ΚΑΙ ΤΗ ΘΕΡΜΟΚΡΑΣΊΑ 40±5℃. ΚΑΙ Η ΑΠΟΘΗΚΕΥΣΗ 1 ΩΡΑΣ ΥΠΟ ΤΙΣ ΠΕΡΙΒΑΛΛΟΝΤΙΚΕΣ ΣΥΝΘΗΚΕΣ ΔΩΜΑΤΙΩΝ ΜΕΤΑ ΑΠΌ ΤΗ ΣΥΣΚΕΥΗ ΣΚΟΥΠΙΖΕΤΑΙ ΜΕ ΤΟ ΞΗΡΟ ΥΦΑΣΜΑ.



7. ΔΟΚΙΜΗ ΔΟΝΗΣΗΣ:



Η ΑΠΟΚΛΙΣΗ ΑΥΤΕΠΑΓΩΓΗΣ ΕΙΝΑΙ ΜΕΣΑ ΣΕ ±10.0% ΜΕΤΑ ΑΠΌ ΤΗ ΣΚΟΥΠΙΖΟΝΤΑΣ ΔΟΝΗΣΗ 1 ΩΡΑΣ ΣΤΟ ΚΑΘΕ ΤΡΕΙΣ ΚΑΤΕΥΘΥΝΣΕΙΣ. ΔΗΛΑΔΗ, Η ΣΥΧΝΟΤΗΤΑ IS10~55HZ ΚΑΙ ΤΟ ΕΎΡΟΣ ΤΟΥ ΚΎΚΛΟΥ 1MINUTE ΕΊΝΑΙ 1.5MM.






















































































9.Background



Επαγωγική σύζευξη: καλή σύζευξη μεταξύ δύο σπειρών, μιας σπείρας συσκευών αποστολής σημάτων και μιας σπείρας δεκτών. Ένα εναλλασσόμενο ρεύμα στη σπείρα συσκευών αποστολής σημάτων παράγει ένα μαγνητικό πεδίο που προκαλεί μια τάση στη σπείρα δεκτών. Αυτή η τάση μπορεί να χρησιμοποιηθεί για μια κινητή συσκευή ή να φορτίσει μια μπαταρία. Είναι ιδανικό για την ασύρματη συνέλευση σπειρών συσκευών αποστολής σημάτων χρέωσης και αυξάνει την αποδοτικότητα χρέωσης.





10.Features



Ασύρματη συνέλευση σπειρών συσκευών αποστολής σημάτων χρέωσης (Tx - σπείρα)
Άνεμος ασπίδα καλωδίων Litz από Ni-Zn ferrite το υλικό
Συμμόρφωση με τα πρότυπα Qi WPC





11.Applications



Κινητά τηλέφωνα
Μπαταρία ή φορτιστές μπαταριών
Κάμερες
MP3 το /PMP
ΜΕΣΟΣ
Χέρι - κρατημένες συσκευές
Συσκευές τυχερού παιχνιδιού



Ασύρματος πυρήνας σπειρών πηνίων δύναμης χρέωσης/σπειρών επαγωγής χαλκού DD46.5*51.5*0.8 3
