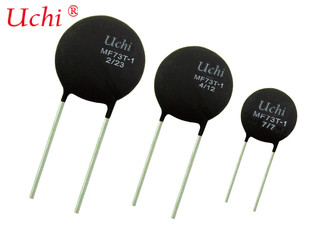

SHIHENG Brand MF73T-1 High Power NTC Thermistor For UPS Power And Industrial Power
Λεπτομέρειες:
| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | SHIHENG |
| Πιστοποίηση: | CQC,TUV |
| Αριθμό μοντέλου: | Mf73t-1 |
Πληρωμής & Αποστολής Όροι:
| Ποσότητα παραγγελίας min: | 1000pcs |
|---|---|
| Τιμή: | Διαπραγματεύσιμα |
| Συσκευασία λεπτομέρειες: | Χύμα |
| Χρόνος παράδοσης: | 2 εβδομάδες |
| Όροι πληρωμής: | T/T, Western Union, Moneygram, Paypal |
| Δυνατότητα προσφοράς: | 24 εκατομμύρια το χρόνο |
|
Λεπτομερής ενημέρωση |
|||
| Τύπος: | Mf73t-1 θερμική αντίσταση υψηλής δύναμης NTC | R25: | 0.5~30 ωμ |
|---|---|---|---|
| Εφαρμογή: | Δύναμη διακοπτών υψηλής δύναμης, μετατροπή δύναμης, δύναμη UPS. | Αριθμός αρχείου CQC: | CQC10001053047 |
| TUV αριθμός αρχείου: | R50245892 | Ετήσια ικανότητα παραγωγής: | 24 εκατομμύρια |
| Διάσταση τσιπ: | 15mm, 20mm.25mm, 30mm, 35mm | Ποιοτικό σύστημα: | ISO9001: 2008 ISO/TS16949: 2009 |
| Επισημαίνω: | ntc αισθητήρας θερμοκρασίας,θερμική αντίσταση δύναμης ntc |
||
Περιγραφή προϊόντων
SHIHENG εμπορικό σήμα mf73t-1 θερμική αντίσταση υψηλής δύναμης NTC για τη δύναμη UPS και τη βιομηχανική δύναμη
Η προδιαγραφή PDF μεταφορτώνει τη σύνδεση: Mf73t-1 υψηλή δύναμη NTC Thermistor.pdf
Περιγραφή
Η θερμική αντίσταση υψηλής δύναμης NTC mf73t-1 σειράς παρέχει την τρέχουσα καταστολή εισροής για ευαίσθητο
ηλεκτρονική. Η σύνδεση ενός mf73t-1 σωρηδόν με τη πηγή ισχύος θα περιορίσει τα τρέχοντα κύματα χαρακτηριστικά
δημιουργημένος ανοίξτε.
Χαρακτηριστικά γνωρίσματα
- Μικρό μέγεθος, υψηλή δύναμη, αξιόπιστη προστασία ρευμάτων κύματος.
- Υψηλή υλική σταθερά (αξία Β),
- Χαμηλή υπόλοιπη αντίσταση
- Υψηλή τρέχουσα, μακράς διαρκείας, υψηλή αξιοπιστία σταθερού κράτους
- Κατάλληλος για την εγκατάσταση PCB, ευρεία λειτουργούσα σειρά
Εφαρμογή
- Μπορέστε να εγκατασταθείτε στα κυκλώματα δύναμης:
- Παροχές ηλεκτρικού ρεύματος μετατροπής υψηλής δύναμης, μετατροπή δύναμης, δύναμη UPS.
- Φορτιστής μπαταριών υψηλής δύναμης, ηλεκτρικός φορτιστής μπαταριών οχημάτων.
- Φως των οδηγήσεων υψηλής δύναμης, ηλεκτρονική ενέργεια υψηλής δύναμης - λαμπτήρες αποταμίευσης και άλλοι λαμπτήρες.
Διάσταση στο χιλ.
Απεικόνιση: Γενικά, το μακρύ καμμμένο καλώδιο μολύβδου χρησιμοποιείται, βλέπει στο σχήμα ΙΙ * τα πρότυπα
| D15 | D20 | D25 | D30 | D35 | |||
| Διαστάσεις τσιπ | ø 15 | ø 20 | ø 25 | ø 30 | ø 35 | ||
| (Dmax) Γενική διάμετρος (χιλ.) |
17.5 | 22.5 | 29 | 36 | 41 | ||
| (Tmax) Πάχος (χιλ.) |
6 | 7 | 8 | 8.5 | 10 | ||
| (Φ ± 1,5) Πίσσα (χιλ.) |
7.5 | 10.0 | 10.0 | 10.0 | * 18 | 18 | |
| (δ ± 0,05) Dia των μολύβδων (χιλ.) |
0,8 | 1.0 | 1.0 | 1.2 | * 1,6 | 1.8 | * 2,0 |
| (λ) λ. Μήκος των μολύβδων (χιλ.) |
25 | 25 | 25 | 25 | 25 | ||
| (L1) λ. Μήκος των μολύβδων (χιλ.) |
17 | 17 | 17 | ||||
| Τυποποιημένοι μόλυβδοι Αριθμός |
(ι) Εσωτερική συστροφή |
(ii) Κατ' ευθείαν |
(ii) Κατ' ευθείαν |
(ii) Κατ' ευθείαν |
(ii) Κατ' ευθείαν |
||
| Προαιρετικοί μόλυβδοι Αριθμός |
(ii) Κατ' ευθείαν |
(iii) Εξωτερική συστροφή |
(iii) Εξωτερική συστροφή |
||||
| Βάρος (ζ). Περ. |
3.1 | 6.2 | 8.8 | 20.5 | 28.8 | ||
Προδιαγραφή
Θερμοκρασία εργασίας: -55~200℃
| Αριθμός μερών. Mf73t-1 |
RES +20% (Ω) |
Μέγιστος σταθερός Κρατικό ρεύμα lmax (α) |
Περ. Ρ από MaxCurrent Rmax (Ω) |
| ø15mm διάμετρος τσιπ Εκτιμημένη ο Max δύναμη Pmax (ψ): 3.5 Συντελεστής διασκεδασμού (mW/℃): ≥ 22 Θερμικός χρόνος σταθερό (σ): ≤ 75 |
|||
| 1.3/10 | 1.3 | 10 | 0,034 |
| 1.5/10 | 1.5 | 10 | 0,036 |
| 2.5/9.5 | 2.5 | 9.5 | 0,044 |
| 5/8 | 5 | 8 | 0,058 |
| 6/7 | 6 | 7 | 0,069 |
| 7/7 | 7 | 7 | 0,078 |
| 8/7 | 8 | 7 | 0,084 |
| 10/7 | 10 | 7 | 0,098 |
| 12/6 | 12 | 6 | 0,116 |
| 15/6 | 16 | 6 | 0,129 |
| 20/6 | 20 | 6 | 0,136 |
| 30/5 | 30 | 5 | 0,165 |
| 47/4 | 47 | 4 | 0,257 |
| 120/2.5 | 120 | 2.5 | 0,652 |
| Αριθμός μερών. Mf73t-1 |
RES +20% (Ω) |
Μέγιστος σταθερός Κρατικό ρεύμα lmax (α) |
Περ. Ρ από MaxCurrent Rmax (Ω) |
| ø20mm διάμετρος τσιπ Εκτιμημένη ο Max δύναμη Pmax (ψ): 5.0 Συντελεστής διασκεδασμού (mW/℃): ≥ 28 Θερμικός χρόνος σταθερό (σ): ≤ 110 |
|||
| 0.7/16 | 0,7 | 16 | 0,026 |
| 1/16 | 1 | 16 | 0,027 |
| 1.5/15 | 1.5 | 15 | 0,030 |
| 2/14 | 2 | 14 | 0,035 |
| 2.5/13 | 2.5 | 13 | 0,038 |
| 3/12 | 3 | 12 | 0,040 |
| 4/12 | 4 | 12 | 0,043 |
| 4.7/12 | 4.7 | 12 | 0,046 |
| 5/12 | 5 | 12 | 0,047 |
| 6/11 | 6 | 11 | 0,052 |
| 6.8/10 | 6.8 | 10 | 0,055 |
| 7/9 | 7 | 9 | 0,056 |
| 10/8 | 10 | 8 | 0,085 |
| 12/7.5 | 12 | 7.5 | 0,098 |
| 15/7 | 15 | 7 | 0,112 |
| 18/7 | 18 | 7 | 0,123 |
| 20/7 | 20 | 7 |
0,132 |
| Αριθμός μερών. Mf73t-1 |
RES +20% (Ω) |
Μέγιστος σταθερός Κρατικό ρεύμα lmax (α) |
Περ. Ρ από MaxCurrent Rmax (Ω) |
| ø25mm διάμετρος τσιπ Εκτιμημένη ο Max δύναμη Pmax (ψ): 7.0 Συντελεστής διασκεδασμού (mW/℃): ≥ 30 Θερμικός χρόνος σταθερό (σ): ≤ 130 |
|||
| 0.5/22 | 0,5 | 22 | 0,017 |
| 0.7/22 | 0,7 | 22 | 0,017 |
| 1/20 | 1 | 20 | 0,021 |
| 1.5/19 | 1.5 | 19 | 0,024 |
| 2/18 | 2 | 18 | 0,026 |
| 2.5/16 | 2.5 | 16 | 0,029 |
| 3/15.5 | 3 | 15.5 | 0,032 |
| 4/15 | 4 | 15 | 0,039 |
| 4.7/14 | 4.7 | 14 | 0,044 |
| 5/14 | 5 | 14 | 0,047 |
| 6.8/12 | 6.8 | 12 | 0,061 |
| 7/11 | 7 | 11 | 0,064 |
| 8/10 | 8 | 10 | 0,079 |
| 10/10 | 10 | 10 | 0,084 |
| 12/9 | 12 | 9 | 0,102 |
| 15/8 | 15 | 8 | 0,117 |
| 18/8 | 18 | 8 | 0,132 |
| 20/8 | 20 | 8 | 0,132 |
| Αριθμός μερών. Mf73t-1 |
RES +20% (Ω) |
Μέγιστος σταθερός Κρατικό ρεύμα lmax (α) |
Περ. Ρ από MaxCurrent Rmax (Ω) |
| ø30mm διάμετρος τσιπ Εκτιμημένη ο Max δύναμη Pmax (ψ): 8.0 Συντελεστής διασκεδασμού (mW/℃): ≥ 40 Θερμικός χρόνος σταθερό (σ): ≤ 190 |
|||
| 0.5/30 | 0,5 | 30 | 0,013 |
| 1/30 | 1 | 30 | 0,014 |
| 1.5/25 | 1.5 | 25 | 0,016 |
| 2/23 | 2 | 23 | 0,019 |
| 2.5/20 | 2.5 | 20 | 0,023 |
| 3/19.5 | 3 | 19.5 | 0,026 |
| 4/19 | 4 | 19 | 0,031 |
| 4.7/18 | 4.7 | 18 | 0,035 |
| 5/17 | 5 | 17 | 0,037 |
| 6.8/16 | 6.8 | 16 | 0,043 |
| 7/15 | 7 | 15 | 0,044 |
| 8/14 | 8 | 14 | 0,049 |
| 10/13 | 10 | 13 | 0,056 |
| 12/12 | 12 | 12 | 0,067 |
| 15/11 | 15 | 11 | 0,078 |
| 18/10 | 18 | 10 | 0,092 |
| 29/9 | 20 | 9 | 0,113 |
| Αριθμός μερών. Mf73t-1 |
RES +20% (Ω) |
Μέγιστος σταθερός Κρατικό ρεύμα lmax (α) |
Περ. Ρ από MaxCurrent Rmax (Ω) |
| ø35mm διάμετρος τσιπ Εκτιμημένη ο Max δύναμη Pmax (ψ): 9.0 Συντελεστής διασκεδασμού (mW/℃): ≥ 55 Θερμικός χρόνος σταθερό (σ): ≤ 280 |
|||
| 0.5/32 | 0,5 | 32 | 0,01 |
| 1/32 | 1 | 32 | 0,011 |
| 1.5/28 | 1.5 | 28 | 0,013 |
| 2/25 | 2 | 25 | 0,017 |
| 2.5/23 | 2.5 | 23 | 0,020 |
| 3/22 | 3 | 22 | 0,023 |
| 4/21 | 4 | 21 | 0,026 |
| 4.7/20 | 4.7 | 20 | 0,029 |
| 5/19 | 5 | 19 | 0,030 |
| 6.8/18 | 6.8 | 18 | 0,035 |
| 7/17 | 7 | 17 | 0,037 |
| 8/16 | 8 | 16 | 0,041 |
| 10/15 | 10 | 15 | 0,045 |
| 12/14 | 12 | 14 | 0,051 |
| 15/13 | 15 | 13 | 0,060 |
| 18/11 | 18 | 11 | 0,072 |
| 20/10 | 20 | 10 | 0,089 |
